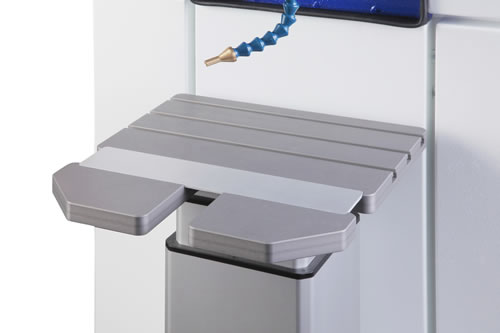

» LWI V Small Chamber Type

Kompaktní ruční pracovní stanice.

Typ laseru Small Chamber Type vám poskytuje výkonnou, kompaktní, ucelenou ruční svařovací stanici se zabudovanou nejnovější generací laseru. Všechny zkušenosti a potřeby našich zákazníků vedly ke zlepšení této stanice a vytvoření víceúčelového svařovacího stroje, použitelného v mnoha oblastech výroby a oprav výrobků, součástí i nástrojů. Sjednotili jsme všechny výhody ručního navařování do jednoho stroje tak, aby vaše práce byla úspěšná.

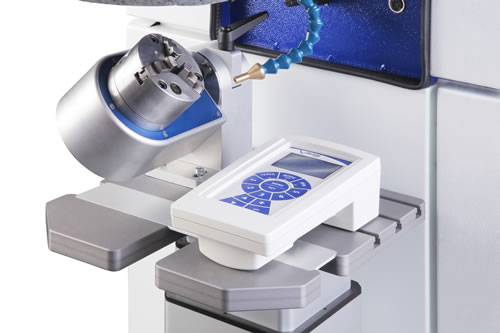

Teach in

Enables the handling of complicated geometries in four axis without complex programming. A small number of support points are hit once on the contour of the work piece in advance. The user can subsequently move the programmed welding line forward and backwards using the joystick and can also shift its position by offsetting the start point.

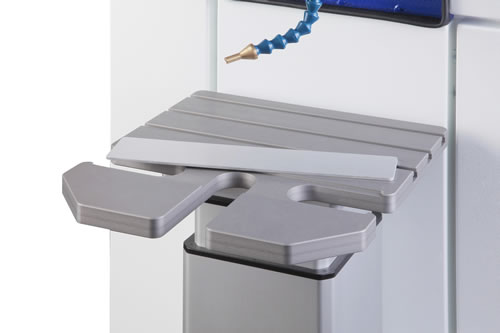

Schutzgas

Programmable shielding gas post-flooding

In order to eliminate the oxidation of the welded joint directly after it has been welded, the times during which the shielding gas ist still conducted on the welded joint following the welding can be individually set.
PWM

In the lower power range, which depends upon high stability, traditional lasers are inclinined toward a low „pulse to pulse stability“ and thus to a non-uniform welding result. The Pulse Width Modulation (PWM) gives a vastly more fine and stable coordination, as the internal energy supply here works in the area of the optimal output.
Pulse shaping

Free pulse shaping enables the setting and saving of all possible variations in the pulse process. Materials with different thermal coefficients of expansion thus show a clearly better welding behaviour - your laser´s area of application thus expands.
On axis gas

On-axis shielding gas supply

A reliable on-axis shielding gas supply enables perfect welding even with highly-sensitive materials, such as titanium, for example.

The welded joint is always flooded with shielding gas under 90 degrees. This prevents the sort of shadow effects and swirling which occurs when a lateral gas supply is used.
Display

Large display with backlighting

The large backlit display provides the user with a direct view of all the important operating parameters. Adjustment limits are visualized.

The adjustment of the parameters themselves takes place via the work chamber´s control elements.
Beamtuning

Beam Tuning Set

The innovative Beam Tuning Set combined with booster technology guarantees a stable output even with very low pulse energies.

This is particulary beneficial when it comes to welding extremely small parts. The spot size can be reduced to 50 μm.

This feature is available as either a fixed installation or a manually connectable option.
3Point

You can process circular type contours by using the PCD function with the XY axis. The circular path is precisely defined through the teaching of only three support points. You do not need to know the center or the diameter; the position on the work piece is optional. You can move along the programmed course either forward or backward by using the joystick.

Specification

Technical Data	LWI V Nd:YAG 60 W
laserová bezpečnostní třída	4
zdroj záření	Nd:YAG, výbojka – lampa, pulsní
vlnová délka	1064 nm
max. energie v pulsu	70 joulů
max. vrcholový výkon	17 kW
max. střední hodnota výkonu	60 W
mód úpravy energie	napětí nebo PWM mód
napětí	160-500V
šířka pulsu	1-20 ms
frekvence pulsu	1-20 hz
vyplňování pulsu	10 - 100 %
PWM mód	1 - 100 %
fokusační vzdálenost	190 mm
průměr paprsku	200 µm - 2mm, , motorizovaný rozostřovač paprsku
mikroskop	Binokulární Leica, zvětšení okulárů 20x
osvětlení pracovního místa	dvojice LED studené světlo, vypínatelný
parametr nastavení paměti	50 nastavení, jednotlivě pojmenovatelné
systém měření energie	integrované
kontrolér	multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu
rozhraní	RS232, CAN-Bus
přívod ochranného plynu	flexibilní tryska plynu, upravitelné zpoždění plynu
chladící systém	integrovaný, uzavřený, voda/vzduch výměník , teplotně kontrolovaný ventilátor
možnost chlazení	možnost externího chlazení, integrovaný kontrolér obtoku
přívod elektřiny	1 fáze, 400V /50 hz
spotřeba energie	2 kW
Rozměry	1155mm x 640mm x 1080mm

Technical Data	LWI V Nd:YAG 120 W
laserová bezpečnostní třída	4
zdroj záření	Nd:YAG, výbojka – lampa, pulsní
vlnová délka	1064 nm
max. energie v pulsu	70 joule
max. vrcholový výkon	17 kW
max. střední hodnota výkonu	120 W
mód úpravy energie	napětí nebo PWM mód
napětí	160-500V
šířka pulsu	1-20 ms
frekvence pulsu	1-20 hz
vyplňování pulsu	10 - 100 %
PWM mód	1 - 100 %
fokusační vzdálenost	190 mm
průměr paprsku	200 µm - 2mm, motorizovaný rozostřovač paprsku
mikroskop	Binokulární Leica, zvětšení okulárů 20x
osvětlení pracovního místa	dvojice LED studené světlo, vypínatelný
parametr nastavení paměti	50 nastavení, jednotlivě pojmenovatelné
systém měření energie	integrované
kontrolér	multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu
rozhraní	RS232, CAN-Bus
přívod ochranného plynu	flexibilní tryska plynu, upravitelné zpoždění plynu
chladící systém	integrovaný, uzavřený, voda/vzduch výměník , teplotně kontrolovaný ventilátor
možnost chlazení	možnost externího chlazení, integrovaný kontrolér obtoku
přívod elektřiny	3 fáze, 400V /50 hz
spotřeba energie	4 kW
Rozměry	1155mm x 640mm x 1080mm

Technical Data	LWI V FSS 150 W
laserová bezpečnostní třída	4
zdroj záření	FSS FullSolidState Fibrelaser, Diodes
vlnová délka	1070 nm
max. energie v pulsu	15 joulů
max. vrcholový výkon	1,5 kW
max. střední hodnota výkonu	150 W
mód úpravy energie	current
napětí	10 - 100 %
šířka pulsu	0,1 - 50 ms /cw
frekvence pulsu	1-100 hz
vyplňování pulsu	-
PWM mód	1 - 100 %
fokusační vzdálenost	190 mm
průměr paprsku	100 µm - 2mm, motorizovaný rozostřovač paprsku
mikroskop	Binokulární Leica, zvětšení okulárů 20x
osvětlení pracovního místa	dvojice LED studené světlo, vypínatelný
parametr nastavení paměti	50 nastavení, jednotlivě pojmenovatelné
systém měření energie	integrované
kontrolér	multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu
rozhraní	RS232, CAN-Bus
přívod ochranného plynu	flexibilní tryska plynu, upravitelné zpoždění plynu
chladící systém	integrované, closed, teplotně kontrolovaný ventilátor
možnost chlazení	-
přívod elektřiny	1 fáze, 90-250V, 50/60 hz
spotřeba energie	800 W
Rozměry	1155mm x 640mm x 1080mm

Technical Data	LWI V FSS 300 W
laserová bezpečnostní třída	4
zdroj záření	FSS FullSolidState Fibrelaser, Diodes
vlnová délka	1070 nm
max. energie v pulsu	30 joulů
max. vrcholový výkon	3 kW
max. střední hodnota výkonu	300 W
mód úpravy energie	current
napětí	10 - 100 %
šířka pulsu	0,1 - 50 ms /cw
frekvence pulsu	1-100 hz
vyplňování pulsu	-
PWM mód	1 - 100 %
fokusační vzdálenost	190 mm
průměr paprsku	100 µm - 2mm, motorizovaný rozostřovač paprsku
mikroskop	Binokulární Leica, zvětšení okulárů 20x
osvětlení pracovního místa	dvojice LED studené světlo, vypínatelný
parametr nastavení paměti	50 nastavení, jednotlivě pojmenovatelné
systém měření energie	integrované
kontrolér	multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu
rozhraní	RS232, CAN-Bus
přívod ochranného plynu	flexibilní tryska plynu, upravitelné zpoždění plynu
chladící systém	integrované, teplotně kontrolovaný ventilátor
možnost chlazení	-
přívod elektřiny	1 fáze, 90-250V, 50/60 hz
spotřeba energie	1,2 kW
Rozměry	1155mm x 640mm x 1080mm

Vhodné pro laboratoře

Hladký a velmi kvalitní neporézní povrch horní části pracovní stanice není jen elementem designu zařízení, ale také znamená vhodné použití pro laboratorní použití vzhledem k jeho snadno očistinelnému povrchu.

Velký podsvícený displey

Velký podsvícený displej nabízí uživateli přímý a okamžitý pohled na všechny důležité parametry operací svařování. Zobrazeny jsou také limity pro nastavování hodnot. Nastavení parametrů přinese okamžitý účinek přímo do svařovací komory při jejím dalším použití.

Speciální vysokovýkonné LED studené osvětlení

Horké pracovní prostředí a stím související vlhké ruce jsou s tímto osvětlením minulostí. Ostrý bílý paprsek vám poskytne věrohodné barvené podání když se díváte skrze pracovní mikroskop. Plus: největší výhodou osvětlení je životnost diod až 100,000 hodin

Souosý ochranný plyn

Spolehlivý souosý ochranný plyn umožňuje dosáhnout perfektního svařování i za použití velmi sensitivních materiálů jako je titan například. Svár je vždy podporován ochranným plynem pod úhlem 90°. Tím se zabrání stínovým efektům a přepálení, které nastane, když se používá boční přívod plynu.

Servis, diagnostika a upgrade

S pomocí praktického multifunkčního pedálu, který můžete používat jako pulzní spoušť, je možná změna všech důležitých parametrů kdykoliv, aniž by museli dávat ruku z vašeho obrobku.

Multi-funkční pedál

With the aid of the practical multi-function pedal, both the pulse trigger as well as all important parameters can be changed at any time - without even having to take your hand off your work piece.

Souosé přisvětlení

To vám umožní nahlédnout do hlubokých trhlin a děr, které by byly příliš tmavé, pokud by bylo použito boční osvětlení. Osvětlení je vedle laserového paprsku a vždy svítí přesně ze shora.

Set úpravy paprsku

Inovativní set úpravy paprsku v kombinaci s přídavnými technologiemi zaručuje stabilní výkon i při velmi nízkých pulzních energiích. To je výhodné zejména pokud se jedná o svařování extrémně malé části. Velikost spotu může být snížena na 50 um. Tato funkce je k dispozici buď při instalaci na pevno, nebo ručně připojitelné zařízení.
