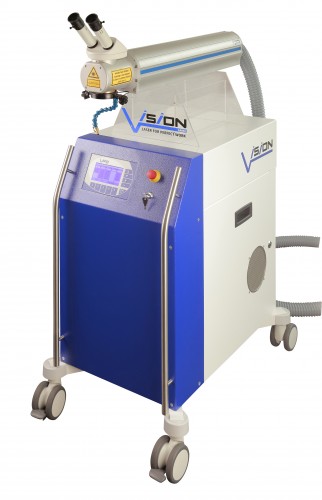

LWI V FLEXX
The all-rounder
Víceúčelová pracovní stanice je ideální volbou pro integraci do výrobních linek.
Více než 1000 instalovaných systémů řady LWI svědčí o vynikajícím výkonu a spolehlivosti.
Systém LWI V Flexx nastavuje standardy v ručním i elektronicky řízeném mikro laserovém svařování.
Se středním výstupem energie vyšším než 120, 200 a 300 W dosahuje Flexx správného výkonu pro každou aplikaci.
Systém LWI V Flexx je vhodný díky svým kompaktním rozměrům hlavně pro integraci do linek, jednoúčelových strojů a dalších zařízení, která plně využijí jeho přednosti přesné a výkonné svařovací stanice.
Pokud není možné při procesu svařování hýbat výrobky pod laserovou hlavou, lze naopak pohybovat laserovou hlavou nad svařovaným materiálem. Přívodní hadice laserové hlavy je dostatečně flexibilní pro středně rychlou manipulaci.
Výsledkem je pak vyšší kvalita, produktivita a opakovatelnost svařování.
Specification
| Technical Data | LWI V Nd:YAG 120 W |
|---|---|
| laserová bezpečnostní třída | 4 |
| zdroj záření | Nd:YAG, výbojka – lampa, pulsní |
| vlnová délka | 1064 nm |
| max. energie v pulsu | 70 joule |
| max. vrcholový výkon | 17 kW |
| max. střední hodnota výkonu | 120 W |
| mód úpravy energie | napětí nebo PWM mód |
| napětí | 160-500V |
| šířka pulsu | 1-20 ms |
| frekvence pulsu | 1-20 hz |
| vyplňování pulsu | 10 - 100 % |
| PWM mód | 1 - 100 % |
| fokusační vzdálenost | 190 mm |
| průměr paprsku | 200 µm - 2mm, motorizovaný rozostřovač paprsku |
| mikroskop | Binokulární Leica, zvětšení okulárů 20x |
| osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
| parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
| systém měření energie | integrované |
| kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
| rozhraní | RS232, CAN-Bus |
| přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
| chladící systém | integrovaný, uzavřený, voda/vzduch výměník , teplotně kontrolovaný ventilátor |
| možnost chlazení | možnost externího chlazení, integrovaný kontrolér obtoku |
| přívod elektřiny | 3 fáze, 400V /50 hz |
| spotřeba energie | 4 kW |
| dimensions | 880mm x 538mm x 730mm |
| Technical Data | LWI V Nd:YAG 150 W |
|---|---|
| laserová bezpečnostní třída | 4 |
| zdroj záření | Nd:YAG, výbojka – lampa, pulsní |
| vlnová délka | 1064 nm |
| max. energie v pulsu | 70 joule |
| max. vrcholový výkon | 17 kW |
| max. střední hodnota výkonu | 150 W |
| mód úpravy energie | napětí nebo PWM mód |
| napětí | 160-500V |
| šířka pulsu | 1-20 ms |
| frekvence pulsu | 1-20 hz |
| vyplňování pulsu | 10 - 100 % |
| PWM mód | 1 - 100 % |
| fokusační vzdálenost | 190 mm |
| průměr paprsku | 200 µm - 2mm, motorizovaný rozostřovač paprsku |
| mikroskop | Binokulární Leica, zvětšení okulárů 20x |
| osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
| parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
| systém měření energie | integrované |
| kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
| rozhraní | RS232, CAN-Bus |
| přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
| chladící systém | integrovaný, uzavřený, voda/vzduch výměník , teplotně kontrolovaný ventilátor |
| možnost chlazení | možnost externího chlazení, integrovaný kontrolér obtoku |
| přívod elektřiny | 3 fáze, 400V /50 hz |
| spotřeba energie | 4 kW |
| dimensions | 880mm x 538mm x 730mm |
| Technical Data | LWI V Nd:YAG 200 W |
|---|---|
| laserová bezpečnostní třída | 4 |
| zdroj záření | Nd:YAG, výbojka – lampa, pulsní |
| vlnová délka | 1064 nm |
| max. energie v pulsu | 70 joule |
| max. vrcholový výkon | 17 kW |
| max. střední hodnota výkonu | 200 W |
| mód úpravy energie | napětí nebo PWM mód |
| napětí | 200-500V |
| šířka pulsu | 1-30 ms |
| frekvence pulsu | 1-30 hz |
| vyplňování pulsu | 10 - 100 % |
| PWM mód | 1 - 100 % |
| fokusační vzdálenost | 190 mm |
| průměr paprsku | 200 µm - 2mm, motorizovaný rozostřovač paprsku |
| mikroskop | Binokulární Leica, zvětšení okulárů 20x |
| osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
| parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
| systém měření energie | integrované |
| kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
| rozhraní | RS232, CAN-Bus |
| přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
| chladící systém | external cooler required, integrated bypass-controller |
| možnost chlazení | external cooler required, integrated bypass-controller |
| přívod elektřiny | 3 fáze, 400V /50 hz |
| spotřeba energie | 4 kW |
| dimensions | 880mm x 538mm x 730mm |
| Technical Data | LWI V Nd:YAG 300 W |
|---|---|
| laserová bezpečnostní třída | 4 |
| zdroj záření | Nd:YAG, výbojka – lampa, pulsní |
| vlnová délka | 1064 nm |
| max. energie v pulsu | 70 joule |
| max. vrcholový výkon | 17 kW |
| max. střední hodnota výkonu | 300 W |
| mód úpravy energie | napětí nebo PWM mód |
| napětí | 200-700V |
| šířka pulsu | 1-30 ms |
| frekvence pulsu | 1-30 hz |
| vyplňování pulsu | 10 - 100 % |
| PWM mód | 1 - 100 % |
| fokusační vzdálenost | 190 mm |
| průměr paprsku | 200 µm - 2mm, motorizovaný rozostřovač paprsku |
| mikroskop | Binokulární Leica, zvětšení okulárů 20x |
| osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
| parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
| systém měření energie | integrované |
| kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
| rozhraní | RS232, CAN-Bus |
| přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
| chladící systém | external water cooling required |
| možnost chlazení | external water cooling required |
| přívod elektřiny | s, 400V /50 hz |
| spotřeba energie | 4 kW |
| dimensions | 880mm x 538mm x 730mm |
| Technical Data | LWI V FSS 150 W |
|---|---|
| laserová bezpečnostní třída | 4 |
| zdroj záření | FSS FullSolidState Fibrelaser, Diodes |
| vlnová délka | 1070 nm |
| max. energie v pulsu | 15 joulů |
| max. vrcholový výkon | 1,5 kW |
| max. střední hodnota výkonu | 150 W |
| mód úpravy energie | current |
| napětí | 10 - 100 % |
| šířka pulsu | 0,1 - 50 ms /cw |
| frekvence pulsu | 1-100 hz |
| vyplňování pulsu | - |
| PWM mód | 1 - 100 % |
| fokusační vzdálenost | 190 mm |
| průměr paprsku | 100 µm - 2mm, motorizovaný rozostřovač paprsku |
| mikroskop | Binokulární Leica, zvětšení okulárů 20x |
| osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
| parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
| systém měření energie | integrované |
| kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
| rozhraní | RS232, CAN-Bus |
| přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
| chladící systém | integrované, closed, teplotně kontrolovaný ventilátor |
| možnost chlazení | - |
| přívod elektřiny | 1 fáze, 90-250V, 50/60 hz |
| spotřeba energie | 800 W |
| dimensions | 880mm x 538mm x 730mm |
| Technical Data | LWI V FSS 300 W |
|---|---|
| laserová bezpečnostní třída | 4 |
| zdroj záření | FSS FullSolidState Fibrelaser, Diodes |
| vlnová délka | 1070 nm |
| max. energie v pulsu | 30 joulů |
| max. vrcholový výkon | 3 kW |
| max. střední hodnota výkonu | 300 W |
| mód úpravy energie | current |
| napětí | 10 - 100 % |
| šířka pulsu | 0,1 - 50 ms /cw |
| frekvence pulsu | 1-100 hz |
| vyplňování pulsu | - |
| PWM mód | 1 - 100 % |
| fokusační vzdálenost | 190 mm |
| průměr paprsku | 100 µm - 2mm, motorizovaný rozostřovač paprsku |
| mikroskop | Binokulární Leica, zvětšení okulárů 20x |
| osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
| parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
| systém měření energie | integrované |
| kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
| rozhraní | RS232, CAN-Bus |
| přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
| chladící systém | integrované, teplotně kontrolovaný ventilátor |
| možnost chlazení | - |
| přívod elektřiny | 1 fáze, 90-250V, 50/60 hz |
| spotřeba energie | 1,2 kW |
| dimensions | 880mm x 538mm x 730mm |
Displej zobrazující provozní parametry
Ergonomicky uspořádaný displej a terminál umístěný hned za mikroskopem vám dává přímý náhled na všechny důležité provozní parametry. Integrované systémové měření energie indikuje výstupní hodnotu energie po každém laserovém pulsu. Pak je možné monitorovat svařovací proces stejně jako precizní nastavení energie v pulsu.

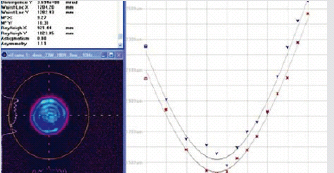

Úprava paprsku
Inovativní set úpravy paprsku v kombinaci s přídavnými technologiemi zaručuje stabilní výkon i při velmi nízkých pulzních energiích. To je výhodné zejména pokud se jedná o svařování extrémně malé části. Velikost spotu může být snížena na 50 um. Tato funkce je k dispozici buď při instalaci na pevno, nebo ručně připojitelné zařízení.
Booster technologie
Booster technologie je určena pro dlouhodobou životnost lampy a zvýšení pulsní stability. Booster dále umožňuje zvýšit stabilitu od pulsu k pulsu stability a prodloužit životnost lampy. Krátce před pulsem - střelou, se zapalovací výkon automaticky zvýší, čímž stabilizuje plazma v lampě a zvýší teplotu elektrody. To vede k podstatně stabilnějšímu energetickému výkonu laseru, zejména při nižší energii.
Tvarování pulsu
Volné tvarování pulsu umožňuje nastavení a ukládání všech možných změn v pulsním procesu. Materiály s různými tepelnými koeficienty roztažnosti tedy vykazují jednoznačně lepší chování při svařování - Váše oblast použití laseru se tímto rozšíří.
PWM mód
V dolním rozsahu výkonu, kde je nutná vysoká stabilita, tradiční lasery mají sklon k tzv. nízké "puls k pulsu stabilitě ", a pak je výsledkem nejednotné svařování. Pulse Width Modulation (PWM) dává mnohem větší preciznost, stabilitu a koordinaci, jako vnitřní zásobování energií, které zde pracuje v optimálním rozsahu.

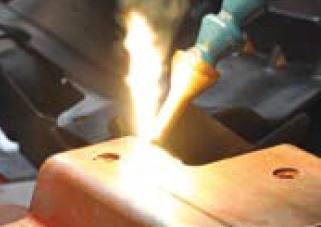

Programovatelný ochranný plyn
Za účelem odstranění oxidace ze svařovaného spoje přímo po tom co byl svařen, byl zaveden stálý přívod plynu po celý čas svařování i krátce po jeho skončení. Tento proces může být individuálně nastaven.
