» LWI V Flexx Workstation T-Base V2

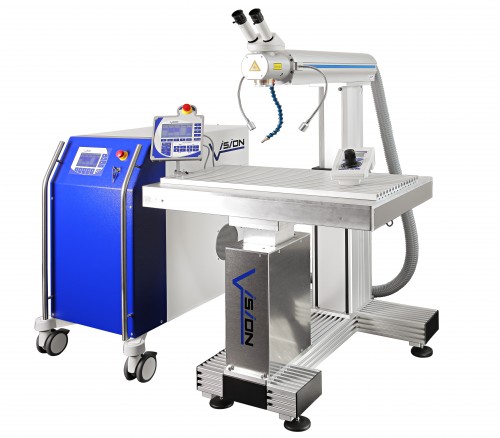

LWI V Flexx Workstation T-BaseV2

Workstation T-Base V2 rozšiřuje stanici FLEXX, přeměňuje ji v kompaktní otevřenou svařovací stanici s digitálně kontrolovaným tříosým pracovním stolem a separátně oddělenou laserovou hlavou, kterou lze hýbat odděleně v Z-ové ose. S unikátním konceptem kontroly zařízení můžete rozšířit klasické manuální svařování skrze precizní pohybové řízení se sofistikovanými automatickými programovými funkcemi v dokonalý svařovací proces.

Výsledkem je pak vyšší kvalita, produktivita a opakovatelnost svařování.

Teach in

Enables the handling of complicated geometries in four axis without complex programming. A small number of support points are hit once on the contour of the work piece in advance. The user can subsequently move the programmed welding line forward and backwards using the joystick and can also shift its position by offsetting the start point.
Schutzgas

Programmable shielding gas post-flooding

In order to eliminate the oxidation of the welded joint directly after it has been welded, the times during which the shielding gas ist still conducted on the welded joint following the welding can be individually set.
PWM

In the lower power range, which depends upon high stability, traditional lasers are inclinined toward a low „pulse to pulse stability“ and thus to a non-uniform welding result. The Pulse Width Modulation (PWM) gives a vastly more fine and stable coordination, as the internal energy supply here works in the area of the optimal output.
Pulse shaping

Free pulse shaping enables the setting and saving of all possible variations in the pulse process. Materials with different thermal coefficients of expansion thus show a clearly better welding behaviour - your laser´s area of application thus expands.
pulse distance synchronization

Provides a constant pulse overlapping through the dynamic synchronization of the pulse trigger with the axis movement. PDS ensures replicable welding results with different speeds and consistent, homogenous weld joints in all movement situations. Therefore, a higher operating speed can be reached.
On axis gas

On-axis shielding gas supply

A reliable on-axis shielding gas supply enables perfect welding even with highly-sensitive materials, such as titanium, for example.

The welded joint is always flooded with shielding gas under 90 degrees. This prevents the sort of shadow effects and swirling which occurs when a lateral gas supply is used.
Rotation Axis

Specially developed turning units increase the user value of your workstation. They incorporate all functions of CAN-Step control, available at the touch of a button, including pulse synchronization and „Teach in“ programming.

Additional features: • Swivel-mounted • Free implementation up to Ø40 mm • different chuck types, chucking range up to Ø 160 mm.
Display

Large display with backlighting

The large backlit display provides the user with a direct view of all the important operating parameters. Adjustment limits are visualized.

The adjustment of the parameters themselves takes place via the work chamber´s control elements.
Can Step

Precisely controls axis movements. This extends manual welding by its sophisticated automatic and programable functions. Touchscreen and Joystick terminals directly in your workspace provide a unique, simple control concept. Thanks to the completely integrated hardware, a separate computer is not needed.
Booster

Booster technology for long lamp lifespan and heightened pulse stability The booster enables you to further raise the „pulse to pulse stability“ and to lengthen the lifespan of the flash lamp. Shortly before the shoot, the simmer power is automatically increased, thus stabilizing the plasma in the lamp and increasing the electrode temperature. This leads to a substanitially more stable energy output of the laser, especially with low energy.
Beamtuning

Beam Tuning Set

The innovative Beam Tuning Set combined with booster technology guarantees a stable output even with very low pulse energies.

This is particulary beneficial when it comes to welding extremely small parts. The spot size can be reduced to 50 μm.

This feature is available as either a fixed installation or a manually connectable option.
3Point

You can process circular type contours by using the PCD function with the XY axis. The circular path is precisely defined through the teaching of only three support points. You do not need to know the center or the diameter; the position on the work piece is optional. You can move along the programmed course either forward or backward by using the joystick.

Specification

Technical Data	LWI V Nd:YAG 120 W
laserová bezpečnostní třída	4
zdroj záření	Nd:YAG, výbojka – lampa, pulsní
vlnová délka	1064 nm
max. energie v pulsu	70 joule
max. vrcholový výkon	17 kW
max. střední hodnota výkonu	120 W
mód úpravy energie	napětí nebo PWM mód
napětí	160-500V
šířka pulsu	1-20 ms
frekvence pulsu	1-20 hz
vyplňování pulsu	10 - 100 %
PWM mód	1 - 100 %
fokusační vzdálenost	190 mm
průměr paprsku	200 µm - 2mm, motorizovaný rozostřovač paprsku
mikroskop	Binokulární Leica, zvětšení okulárů 20x
osvětlení pracovního místa	dvojice LED studené světlo, vypínatelný
parametr nastavení paměti	50 nastavení, jednotlivě pojmenovatelné
systém měření energie	integrované
kontrolér	multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu
rozhraní	RS232, CAN-Bus
přívod ochranného plynu	flexibilní tryska plynu, upravitelné zpoždění plynu
chladící systém	integrovaný, uzavřený, voda/vzduch výměník , teplotně kontrolovaný ventilátor
možnost chlazení	možnost externího chlazení, integrovaný kontrolér obtoku
přívod elektřiny	3 fáze, 400V /50 hz
spotřeba energie	4 kW
Rozměry	1085mm x 790mm x 830mm vyjímaje řídící jednotku

Technical Data	LWI V Nd:YAG 200 W
laserová bezpečnostní třída	4
zdroj záření	Nd:YAG, výbojka – lampa, pulsní
vlnová délka	1064 nm
max. energie v pulsu	70 joule
max. vrcholový výkon	17 kW
max. střední hodnota výkonu	200 W
mód úpravy energie	napětí nebo PWM mód
napětí	200-500V
šířka pulsu	1-30 ms
frekvence pulsu	1-30 hz
vyplňování pulsu	10 - 100 %
PWM mód	1 - 100 %
fokusační vzdálenost	190 mm
průměr paprsku	200 µm - 2mm, motorizovaný rozostřovač paprsku
mikroskop	Binokulární Leica, zvětšení okulárů 20x
osvětlení pracovního místa	dvojice LED studené světlo, vypínatelný
parametr nastavení paměti	50 nastavení, jednotlivě pojmenovatelné
systém měření energie	integrované
kontrolér	multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu
rozhraní	RS232, CAN-Bus
přívod ochranného plynu	flexibilní tryska plynu, upravitelné zpoždění plynu
chladící systém	external cooler required, integrated bypass-controller
možnost chlazení	external cooler required, integrated bypass-controller
přívod elektřiny	3 fáze, 400V /50 hz
spotřeba energie	4 kW
Rozměry	1085mm x 790mm x 830mm vyjímaje řídící jednotku

Technical Data	LWI V Nd:YAG 300 W
laserová bezpečnostní třída	4
zdroj záření	Nd:YAG, výbojka – lampa, pulsní
vlnová délka	1064 nm
max. energie v pulsu	70 joule
max. vrcholový výkon	17 kW
max. střední hodnota výkonu	300 W
mód úpravy energie	napětí nebo PWM mód
napětí	200-700V
šířka pulsu	1-30 ms
frekvence pulsu	1-30 hz
vyplňování pulsu	10 - 100 %
PWM mód	1 - 100 %
fokusační vzdálenost	190 mm
průměr paprsku	200 µm - 2mm, motorizovaný rozostřovač paprsku
mikroskop	Binokulární Leica, zvětšení okulárů 20x
osvětlení pracovního místa	dvojice LED studené světlo, vypínatelný
parametr nastavení paměti	50 nastavení, jednotlivě pojmenovatelné
systém měření energie	integrované
kontrolér	multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu
rozhraní	RS232, CAN-Bus
přívod ochranného plynu	flexibilní tryska plynu, upravitelné zpoždění plynu
chladící systém	external water cooling required
možnost chlazení	external water cooling required
přívod elektřiny	s, 400V /50 hz
spotřeba energie	4 kW
Rozměry	1085mm x 790mm x 830mm vyjímaje řídící jednotku

Technical Data	LWI V FSS 150 W
laserová bezpečnostní třída	4
zdroj záření	FSS FullSolidState Fibrelaser, Diodes
vlnová délka	1070 nm
max. energie v pulsu	15 joulů
max. vrcholový výkon	1,5 kW
max. střední hodnota výkonu	150 W
mód úpravy energie	current
napětí	10 - 100 %
šířka pulsu	0,1 - 50 ms /cw
frekvence pulsu	1-100 hz
vyplňování pulsu	-
PWM mód	1 - 100 %
fokusační vzdálenost	190 mm
průměr paprsku	100 µm - 2mm, motorizovaný rozostřovač paprsku
mikroskop	Binokulární Leica, zvětšení okulárů 20x
osvětlení pracovního místa	dvojice LED studené světlo, vypínatelný
parametr nastavení paměti	50 nastavení, jednotlivě pojmenovatelné
systém měření energie	integrované
kontrolér	multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu
rozhraní	RS232, CAN-Bus
přívod ochranného plynu	flexibilní tryska plynu, upravitelné zpoždění plynu
chladící systém	integrované, closed, teplotně kontrolovaný ventilátor
možnost chlazení	-
přívod elektřiny	1 fáze, 90-250V, 50/60 hz
spotřeba energie	800 W
Rozměry	1085mm x 790mm x 830mm vyjímaje řídící jednotku

Technical Data	LWI V FSS 300 W
laserová bezpečnostní třída	4
zdroj záření	FSS FullSolidState Fibrelaser, Diodes
vlnová délka	1070 nm
max. energie v pulsu	30 joulů
max. vrcholový výkon	3 kW
max. střední hodnota výkonu	300 W
mód úpravy energie	current
napětí	10 - 100 %
šířka pulsu	0,1 - 50 ms /cw
frekvence pulsu	1-100 hz
vyplňování pulsu	-
PWM mód	1 - 100 %
fokusační vzdálenost	190 mm
průměr paprsku	100 µm - 2mm, motorizovaný rozostřovač paprsku
mikroskop	Binokulární Leica, zvětšení okulárů 20x
osvětlení pracovního místa	dvojice LED studené světlo, vypínatelný
parametr nastavení paměti	50 nastavení, jednotlivě pojmenovatelné
systém měření energie	integrované
kontrolér	multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu
rozhraní	RS232, CAN-Bus
přívod ochranného plynu	flexibilní tryska plynu, upravitelné zpoždění plynu
chladící systém	integrované, teplotně kontrolovaný ventilátor
možnost chlazení	-
přívod elektřiny	1 fáze, 90-250V, 50/60 hz
spotřeba energie	1,2 kW
Rozměry	1085mm x 790mm x 830mm vyjímaje řídící jednotku

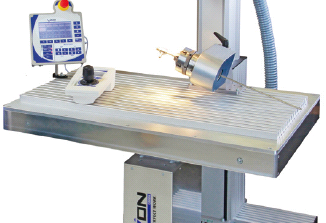

Precizní pracovní stůl

Křížový XY stůl. Jeho stabilní a přesný lineární pohyb se šroubovým pohonem a vysokým rozlišením krokového motoru, poskytuje základ pro přesné určování polohy a vysokou přesnost opakování. Váš pracovní kus může být přesně a flexibilně založen na rovně vysoustružený hliníkový profil pracovní desky.

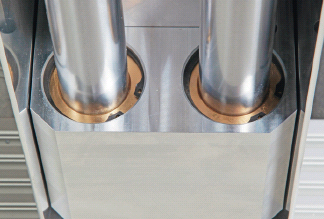

Stabilní osa

Díky svým propracovaným lineárním pohonům na čtyřech velkých hřídelích z nerezové oceli a přesnému válcovému pouzdru je o přesné řízení s vysokým zatížení postaráno. S vysokým rozlišením šroubového pohonu a výkonným krokovým motorem poskytuje i přesné polohování a vysoké rychlosti zpracování.

CAN-Step: inteligentní řízení os

Precizní pohyb os. Toto rozšiřuje manuální svařování na programovatelné automatické funkce. Dotyková obrazovka a joystick terminál přímo ve vašem pracovním prostotu poskytují unikátní koncept jednoduché kontroly zařízení. Díky kompletnímu zabudovanému hardwaru není nutné žádné přídavné PC, jen monitor.

PDS – Pulse Distance Synchronization

Neboli synchronizace vzdálenosti pulsů. Poskytuje konstantní pulzní překrývání prostřednictvím dynamické synchronizace pulzu spouštěním s pohybem osy. PDS zajišťuje opakovatelné výsledky svařování s různou rychlostí a konzistencí materiálu. Svar- spoj je pak homogenní ve všech pohybových situacích. Z tohoto důvodu může být dosaženo vyšší provozní rychlosti.

Lze kombinovat s rotační osou

Speciálně vyvinuté rotační jednotky zvýší užitnou hodnotu vaší pracovní stanice. Sdružují všechny funkce kontroly CAN-Step, k dispozici po stisknutí tlačítka včetně synchronizace pulsu (DPS) a "učícího se" programování. Další vlastnosti: • Náklopná montáž • Různé typy sklíčidla na přání, upínání v rozsahu až do Ø 160 mm.

PCD – 3 Point Cycle Definition

Neboli cyklus definice 3 bodů. Můžete zpracovat kruhový typ kontury pomocí funkce PCD v ose XY. Kruhová cesta je přesně definována pomocí navolení pouze tří podpůrných bodů. Nemusíte znát střed nebo průměr, poloha na obrobku je volitelná. Můžete se pak pohybovat po naprogramované ose a to buď dopředu nebo dozadu pomocí joysticku.

Učící se programování

Umožňuje manipulaci pro složité geometrie ve čtyřech osách bez komplexního programování. Stačí, když je malé množství opěrných bodů předem zasazeno na obrys obrobku. Uživatel si může následně pohybovat po naprogramované svařovací lince vpřed a vzad pomocí joysticku a může také posouvat počátečním bodem.
