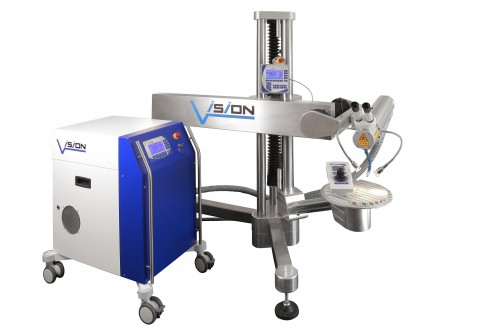

Tato jednotka byla vyvinuta pro zákazníky, kteří potřebují být připraveni na jakýkoli druh práce. Je tedy jedno, jestli zákazník potřebuje svařit nebo ještě dnes řezat tisíce malých trubiček a zítra zase svařit tři tunové formy, laser UnixX III splní všechny úkoly s tou nejvyšší precizností.
Spousta softwarových nastavení nabízí navíc rychlé a velmi kvalitní zpracování součástí.
Rozsah pohybu 700m v X ose a 400 v Y ose umožňuje zpracovat velké komponenty bez nutnosti jejich přesuvu při samotném svařování.
Malé kusy s váhou do 300kg mohou být zpracovány na pracovním stole upevněném v jednotce UNIXX a umístěny na správnou polohu otočným ramenem.
Pozice a výška pracovního stolu byla designována na úroveň normální kancelářské židle k ergonomické práci při sezení a dostatečnému místu pro nohy. Správně nakloněný robustní stůl umístěný v dokonalém úhlu zajišťuje, že nebudete mát při práci žádné překážky.
Pokud pracujete s velmi velkými díly, pracovní stůl může být jednoduše otočen na stranu tak, aby se komponenty daly umístit pod laser i vysokozdvižným vozíkem. Prodloužený rozsah délky umožňuje dosáhnout míst, která jsou těžce přístupná a lze je tak snadno a rychle opravit.
Lavice je vybavena konzolou pro rotaci laserové hlavy a dovoluje tak svařovat hrany a úhly.
Technical Data | LWI V Nd:YAG 120 W |
---|---|
laserová bezpečnostní třída | 4 |
zdroj záření | Nd:YAG, výbojka – lampa, pulsní |
vlnová délka | 1064 nm |
max. energie v pulsu | 70 joule |
max. vrcholový výkon | 17 kW |
max. střední hodnota výkonu | 120 W |
mód úpravy energie | napětí nebo PWM mód |
napětí | 160-500V |
šířka pulsu | 1-20 ms |
frekvence pulsu | 1-20 hz |
vyplňování pulsu | 10 - 100 % |
PWM mód | 1 - 100 % |
fokusační vzdálenost | 190 mm |
průměr paprsku | 200 µm - 2mm, motorizovaný rozostřovač paprsku |
mikroskop | Binokulární Leica, zvětšení okulárů 20x |
osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
systém měření energie | integrované |
kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
rozhraní | RS232, CAN-Bus |
přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
chladící systém | integrovaný, uzavřený, voda/vzduch výměník , teplotně kontrolovaný ventilátor |
možnost chlazení | možnost externího chlazení, integrovaný kontrolér obtoku |
přívod elektřiny | 3 fáze, 400V /50 hz |
spotřeba energie | 4 kW |
rozměry |
Technical Data | LWI V Nd:YAG 150 W |
---|---|
laserová bezpečnostní třída | 4 |
zdroj záření | Nd:YAG, výbojka – lampa, pulsní |
vlnová délka | 1064 nm |
max. energie v pulsu | 70 joule |
max. vrcholový výkon | 17 kW |
max. střední hodnota výkonu | 150 W |
mód úpravy energie | napětí nebo PWM mód |
napětí | 160-500V |
šířka pulsu | 1-20 ms |
frekvence pulsu | 1-20 hz |
vyplňování pulsu | 10 - 100 % |
PWM mód | 1 - 100 % |
fokusační vzdálenost | 190 mm |
průměr paprsku | 200 µm - 2mm, motorizovaný rozostřovač paprsku |
mikroskop | Binokulární Leica, zvětšení okulárů 20x |
osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
systém měření energie | integrované |
kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
rozhraní | RS232, CAN-Bus |
přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
chladící systém | integrovaný, uzavřený, voda/vzduch výměník , teplotně kontrolovaný ventilátor |
možnost chlazení | možnost externího chlazení, integrovaný kontrolér obtoku |
přívod elektřiny | 3 fáze, 400V /50 hz |
spotřeba energie | 4 kW |
rozměry |
Technical Data | LWI V Nd:YAG 200 W |
---|---|
laserová bezpečnostní třída | 4 |
zdroj záření | Nd:YAG, výbojka – lampa, pulsní |
vlnová délka | 1064 nm |
max. energie v pulsu | 70 joule |
max. vrcholový výkon | 17 kW |
max. střední hodnota výkonu | 200 W |
mód úpravy energie | napětí nebo PWM mód |
napětí | 200-500V |
šířka pulsu | 1-30 ms |
frekvence pulsu | 1-30 hz |
vyplňování pulsu | 10 - 100 % |
PWM mód | 1 - 100 % |
fokusační vzdálenost | 190 mm |
průměr paprsku | 200 µm - 2mm, motorizovaný rozostřovač paprsku |
mikroskop | Binokulární Leica, zvětšení okulárů 20x |
osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
systém měření energie | integrované |
kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
rozhraní | RS232, CAN-Bus |
přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
chladící systém | external cooler required, integrated bypass-controller |
možnost chlazení | external cooler required, integrated bypass-controller |
přívod elektřiny | 3 fáze, 400V /50 hz |
spotřeba energie | 4 kW |
rozměry |
Technical Data | LWI V Nd:YAG 300 W |
---|---|
laserová bezpečnostní třída | 4 |
zdroj záření | Nd:YAG, výbojka – lampa, pulsní |
vlnová délka | 1064 nm |
max. energie v pulsu | 70 joule |
max. vrcholový výkon | 17 kW |
max. střední hodnota výkonu | 300 W |
mód úpravy energie | napětí nebo PWM mód |
napětí | 200-700V |
šířka pulsu | 1-30 ms |
frekvence pulsu | 1-30 hz |
vyplňování pulsu | 10 - 100 % |
PWM mód | 1 - 100 % |
fokusační vzdálenost | 190 mm |
průměr paprsku | 200 µm - 2mm, motorizovaný rozostřovač paprsku |
mikroskop | Binokulární Leica, zvětšení okulárů 20x |
osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
systém měření energie | integrované |
kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
rozhraní | RS232, CAN-Bus |
přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
chladící systém | external water cooling required |
možnost chlazení | external water cooling required |
přívod elektřiny | s, 400V /50 hz |
spotřeba energie | 4 kW |
rozměry |
Technical Data | LWI V FSS 150 W |
---|---|
laserová bezpečnostní třída | 4 |
zdroj záření | FSS FullSolidState Fibrelaser, Diodes |
vlnová délka | 1070 nm |
max. energie v pulsu | 15 joulů |
max. vrcholový výkon | 1,5 kW |
max. střední hodnota výkonu | 150 W |
mód úpravy energie | current |
napětí | 10 - 100 % |
šířka pulsu | 0,1 - 50 ms /cw |
frekvence pulsu | 1-100 hz |
vyplňování pulsu | - |
PWM mód | 1 - 100 % |
fokusační vzdálenost | 190 mm |
průměr paprsku | 100 µm - 2mm, motorizovaný rozostřovač paprsku |
mikroskop | Binokulární Leica, zvětšení okulárů 20x |
osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
systém měření energie | integrované |
kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
rozhraní | RS232, CAN-Bus |
přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
chladící systém | integrované, closed, teplotně kontrolovaný ventilátor |
možnost chlazení | - |
přívod elektřiny | 1 fáze, 90-250V, 50/60 hz |
spotřeba energie | 800 W |
rozměry |
Technical Data | LWI V FSS 300 W |
---|---|
laserová bezpečnostní třída | 4 |
zdroj záření | FSS FullSolidState Fibrelaser, Diodes |
vlnová délka | 1070 nm |
max. energie v pulsu | 30 joulů |
max. vrcholový výkon | 3 kW |
max. střední hodnota výkonu | 300 W |
mód úpravy energie | current |
napětí | 10 - 100 % |
šířka pulsu | 0,1 - 50 ms /cw |
frekvence pulsu | 1-100 hz |
vyplňování pulsu | - |
PWM mód | 1 - 100 % |
fokusační vzdálenost | 190 mm |
průměr paprsku | 100 µm - 2mm, motorizovaný rozostřovač paprsku |
mikroskop | Binokulární Leica, zvětšení okulárů 20x |
osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
systém měření energie | integrované |
kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
rozhraní | RS232, CAN-Bus |
přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
chladící systém | integrované, teplotně kontrolovaný ventilátor |
možnost chlazení | - |
přívod elektřiny | 1 fáze, 90-250V, 50/60 hz |
spotřeba energie | 1,2 kW |
rozměry |

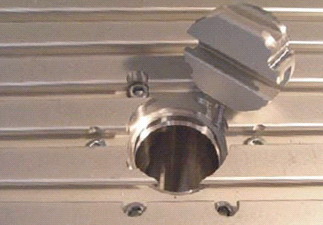

Zaujme užitečná vysoká nosnost pracovního stolu a možnost jeho rotace pod laserovou hlavou. Frézovaný stůl z profilů je možné otáčet i uzamknout. Pracovní deska nabízí i prostrčení dílů skrz aperturu. To umožňuje hladce svařovat dlouhé obrobky.
Velmi dlouhá dráha prodlužovacího ramene umožňuje zpracování dlouhé svarové linie a velkých ploch bez opakovaného upnutí kusu. Zatímco laserová hlava zůstane flexibilní a může být také manuálně nakloňena. Vhodné pro zpracování malých i velkých obrobků.
Ergonomická a flexibilní pracovní plocha s prostorem pro nohy a ručně nastavitelnou hlavou se sklonem poskytuje optimální podmínky pro každého uživatele. Všechny ovládací prvky jsou ergonomicky úzce napojeny na pracovní hlavu a vy máte tak přímý pohled na nastavení všech parametrů.
Precizní pohyb os. Toto rozšiřuje manuální svařování na programovatelné automatické funkce. Dotyková obrazovka a joystick terminál přímo ve vašem pracovním prostotu poskytují unikátní koncept jednoduché kontroly zařízení. Díky kompletnímu zabudovanému hardwaru není nutné žádné přídavné PC, jen monitor.
Poskytuje konstantní pulzní překrývání prostřed - nictvím dynamické synchronizace pulzu spouštěním s pohybem osy. PDS zajišťuje opakovatelné výsledky svařování s různou rychlostí a konzistencí materiálu. Svar- spoj je pak homogenní ve všech pohybových situacích. Z tohoto důvodu může být dosaženo vyšší provozní rychlosti.
Umožňuje manipulaci pro složité geometrie ve čtyřech osách bez komplexního programování. Stačí, když je malé množství opěrných bodů předem zasazeno na obrys obrobku. Uživatel si může následně pohybovat po naprogramované svařovací lince vpřed a vzad pomocí joysticku a může také posouvat počátečním bodem.
