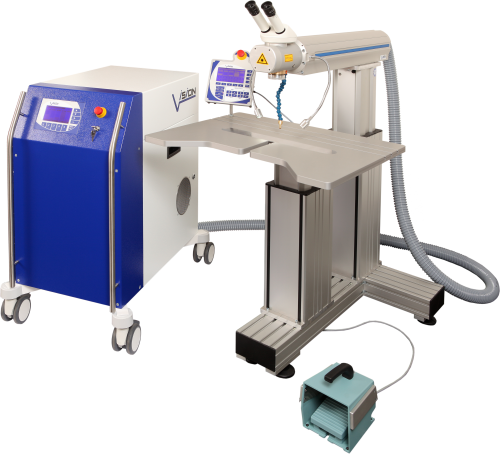

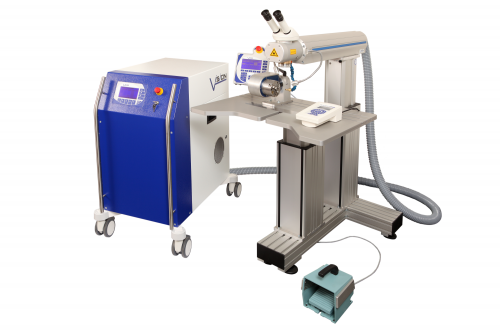

2 Z osy pro ergonomické sezení při práci
Odlehčená verze pracovní stanice Workstation za velmi zajímavou cenu
Ergonomická pracovní oblast s krytými vodícími cestami pro dlouhé svařované díly
Všechny funkce lze řídit pomocí externího terminálu na vrchní části pracovního stolu
Možnost rozšíření pro svařování pulsně synchronizovaného obvodového svařování
Kompatibilní se všemi zdroji Vision Lasertechnik GmbH
Technical Data | LWI V Nd:YAG 120 W |
---|---|
laserová bezpečnostní třída | 4 |
zdroj záření | Nd:YAG, výbojka – lampa, pulsní |
vlnová délka | 1064 nm |
max. energie v pulsu | 70 joule |
max. vrcholový výkon | 17 kW |
max. střední hodnota výkonu | 120 W |
mód úpravy energie | napětí nebo PWM mód |
napětí | 160-500V |
šířka pulsu | 1-20 ms |
frekvence pulsu | 1-20 hz |
vyplňování pulsu | 10 - 100 % |
PWM mód | 1 - 100 % |
fokusační vzdálenost | 190 mm |
průměr paprsku | 200 µm - 2mm, motorizovaný rozostřovač paprsku |
mikroskop | Binokulární Leica, zvětšení okulárů 20x |
osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
systém měření energie | integrované |
kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
rozhraní | RS232, CAN-Bus |
přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
chladící systém | integrovaný, uzavřený, voda/vzduch výměník , teplotně kontrolovaný ventilátor |
možnost chlazení | možnost externího chlazení, integrovaný kontrolér obtoku |
přívod elektřiny | 3 fáze, 400V /50 hz |
spotřeba energie | 4 kW |
rozměry | 1199mm x 700mm x 948mm |
Technical Data | LWI V Nd:YAG 150 W |
---|---|
laserová bezpečnostní třída | 4 |
zdroj záření | Nd:YAG, výbojka – lampa, pulsní |
vlnová délka | 1064 nm |
max. energie v pulsu | 70 joule |
max. vrcholový výkon | 17 kW |
max. střední hodnota výkonu | 150 W |
mód úpravy energie | napětí nebo PWM mód |
napětí | 160-500V |
šířka pulsu | 1-20 ms |
frekvence pulsu | 1-20 hz |
vyplňování pulsu | 10 - 100 % |
PWM mód | 1 - 100 % |
fokusační vzdálenost | 190 mm |
průměr paprsku | 200 µm - 2mm, motorizovaný rozostřovač paprsku |
mikroskop | Binokulární Leica, zvětšení okulárů 20x |
osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
systém měření energie | integrované |
kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
rozhraní | RS232, CAN-Bus |
přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
chladící systém | integrovaný, uzavřený, voda/vzduch výměník , teplotně kontrolovaný ventilátor |
možnost chlazení | možnost externího chlazení, integrovaný kontrolér obtoku |
přívod elektřiny | 3 fáze, 400V /50 hz |
spotřeba energie | 4 kW |
rozměry | 1199mm x 700mm x 948mm |
Technical Data | LWI V FSS 150 W |
---|---|
laserová bezpečnostní třída | 4 |
zdroj záření | FSS FullSolidState Fibrelaser, Diodes |
vlnová délka | 1070 nm |
max. energie v pulsu | 15 joulů |
max. vrcholový výkon | 1,5 kW |
max. střední hodnota výkonu | 150 W |
mód úpravy energie | current |
napětí | 10 - 100 % |
šířka pulsu | 0,1 - 50 ms /cw |
frekvence pulsu | 1-100 hz |
vyplňování pulsu | - |
PWM mód | 1 - 100 % |
fokusační vzdálenost | 190 mm |
průměr paprsku | 100 µm - 2mm, motorizovaný rozostřovač paprsku |
mikroskop | Binokulární Leica, zvětšení okulárů 20x |
osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
systém měření energie | integrované |
kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
rozhraní | RS232, CAN-Bus |
přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
chladící systém | integrované, closed, teplotně kontrolovaný ventilátor |
možnost chlazení | - |
přívod elektřiny | 1 fáze, 90-250V, 50/60 hz |
spotřeba energie | 800 W |
rozměry | 1199mm x 700mm x 948mm |
Technical Data | LWI V FSS 300 W |
---|---|
laserová bezpečnostní třída | 4 |
zdroj záření | FSS FullSolidState Fibrelaser, Diodes |
vlnová délka | 1070 nm |
max. energie v pulsu | 30 joulů |
max. vrcholový výkon | 3 kW |
max. střední hodnota výkonu | 300 W |
mód úpravy energie | current |
napětí | 10 - 100 % |
šířka pulsu | 0,1 - 50 ms /cw |
frekvence pulsu | 1-100 hz |
vyplňování pulsu | - |
PWM mód | 1 - 100 % |
fokusační vzdálenost | 190 mm |
průměr paprsku | 100 µm - 2mm, motorizovaný rozostřovač paprsku |
mikroskop | Binokulární Leica, zvětšení okulárů 20x |
osvětlení pracovního místa | dvojice LED studené světlo, vypínatelný |
parametr nastavení paměti | 50 nastavení, jednotlivě pojmenovatelné |
systém měření energie | integrované |
kontrolér | multikontrolní systém, samodiagnostický systém údržba a statuty v podobě prostého textu |
rozhraní | RS232, CAN-Bus |
přívod ochranného plynu | flexibilní tryska plynu, upravitelné zpoždění plynu |
chladící systém | integrované, teplotně kontrolovaný ventilátor |
možnost chlazení | - |
přívod elektřiny | 1 fáze, 90-250V, 50/60 hz |
spotřeba energie | 1,2 kW |
rozměry | 1199mm x 700mm x 948mm |

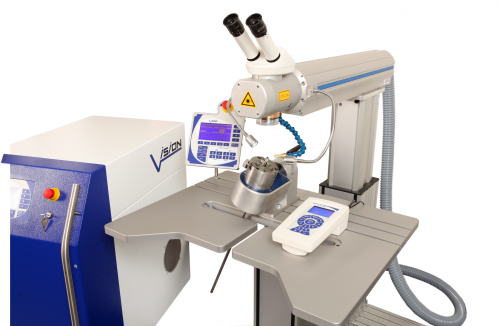

Speciálně vyvinuté rotační jednotky zvýší užitnou hodnotu vaší pracovní stanice. Sdružují všechny funkce kontroly CAN-Step, k dispozici po stisknutí tlačítka včetně synchronizace pulsu (DPS) a "učícího se" programování. Další vlastnosti: • Náklopná montáž • Různé typy sklíčidla na přání, upínání v rozsahu až do Ø 160 mm.
